導軌式電表可分為單相導軌式電表和三相三相導軌式電表，單相一般家用，三相一般在工廠或負載比較大的環境中用。一般的單相電表有6個孔，其中兩個小孔用于通訊，三相表孔數更多。在低電壓、小電流（100安以下）的情況下，電能表可直接接入電路進行測量。在高電壓或大電流的情況下，電能表不能直接接入線路，需配合電壓互感器或電流互感器使用。

一、電表正確接法及電表接線圖

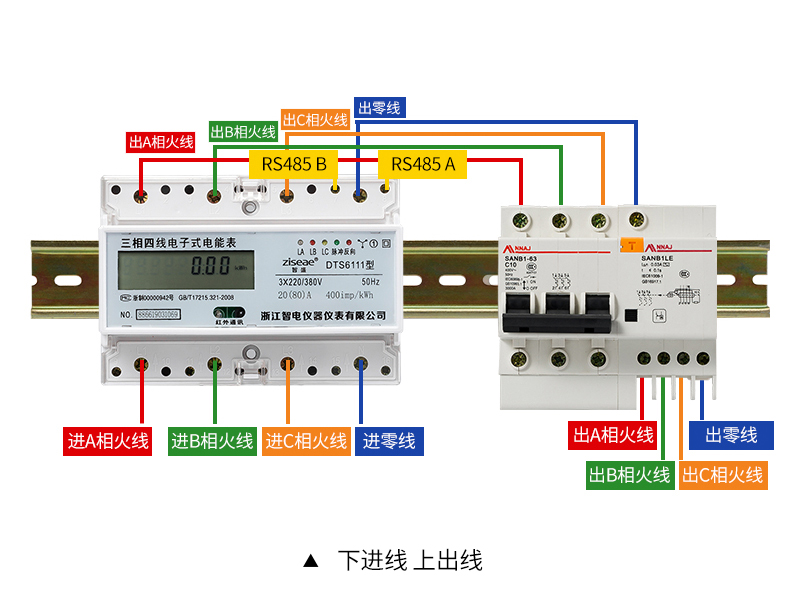

1、導軌式三相四線電表直接接入式接線圖

三相四線電表直接接入式接線圖如上圖所示。

導軌式三相四線制是指有A、B、C、N，其中，N線是中線，也叫零線。N線是為了從380V相間電壓中獲得220V線間電壓而設的，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。

2、導軌式三相四線電表經電流互感器接線圖

三相四線電表經電流互感器接線圖如上圖所示。

二、電表的接法錯誤會導致哪些后果？

電能表錯接線的主要表現為：電能表反轉、不轉、轉速變慢等情況，導致電表誤接線的原因是多方面的，具體如下：

1、電流互感器極性接反

三相表的電流互感器極性接反，會造成計量電表反向轉動，電度計量不是累加，而是相減。

2、三相表相位接錯

三相表相位接錯會造成逆相序，對計量影響不大，但會導致電表報警。
